Изолирующий преобразователь PSI24/24VDC-10A
Изолирующий преобразователь (ИП) предназначен для питания устройств потребителя стабилизированным напряжением 24 В постоянного тока.
Конструкция устройства
Изделие включает в себя выпрямитель и фильтр, силовые ключи, трансформатор, блок контроля напряжения и тока, элементы индикации и корпус с креплением на DIN-рейку. ИП выполнен в металлическом корпусе класса защиты IP20. Подключение ИП к нагрузке осуществляется при помощи кабелей.
Указания по монтажу
Подключение устройства осуществляется только специально подготовленным квалифицированным персоналом. ИП рекомендуется размещать на минимальном расстоянии от присоединяемых устройств.
Внешний вид
Структурная схема
Схема подключения
| Номинальное входное напряжение, В DC | 24 |
| Диапазон входного напряжения, В DC | от 20 до 30 |
| Максимальный потребляемый ток при работе от сети, не более, А | 17 |
| Номинальное выходное напряжение, В DC | 24 В пост. тока |
| Диапазон выходного напряжения, В DC | 20 В…30 В пост. тока |
| Номинальный выходной ток, А | 10 |
| Выходная мощность, Вт | 240 |
| Допустимые отклонения выходного напряжения, % | ± 1 |
| КПД, %, не менее (при номинальном входном напряжении и номинальном выходном токе) | > 88 |
| Возможность параллельной и последовательной работы | Да |
| Время включения ИП, не более, с | 1,2 |
| Защита от токов короткого замыкания по входу и по выходу | Да |
| Защита от перенапряжений при переходных процессах | Да |
| Температура окружающей среды | от 0 °С до +40°С |
| Максимальная допустимая относительная влажность | ≤ 95 % (25°C, без конденсации) |
| Материал корпуса | Сталь |
| Степень защиты | IP20 |

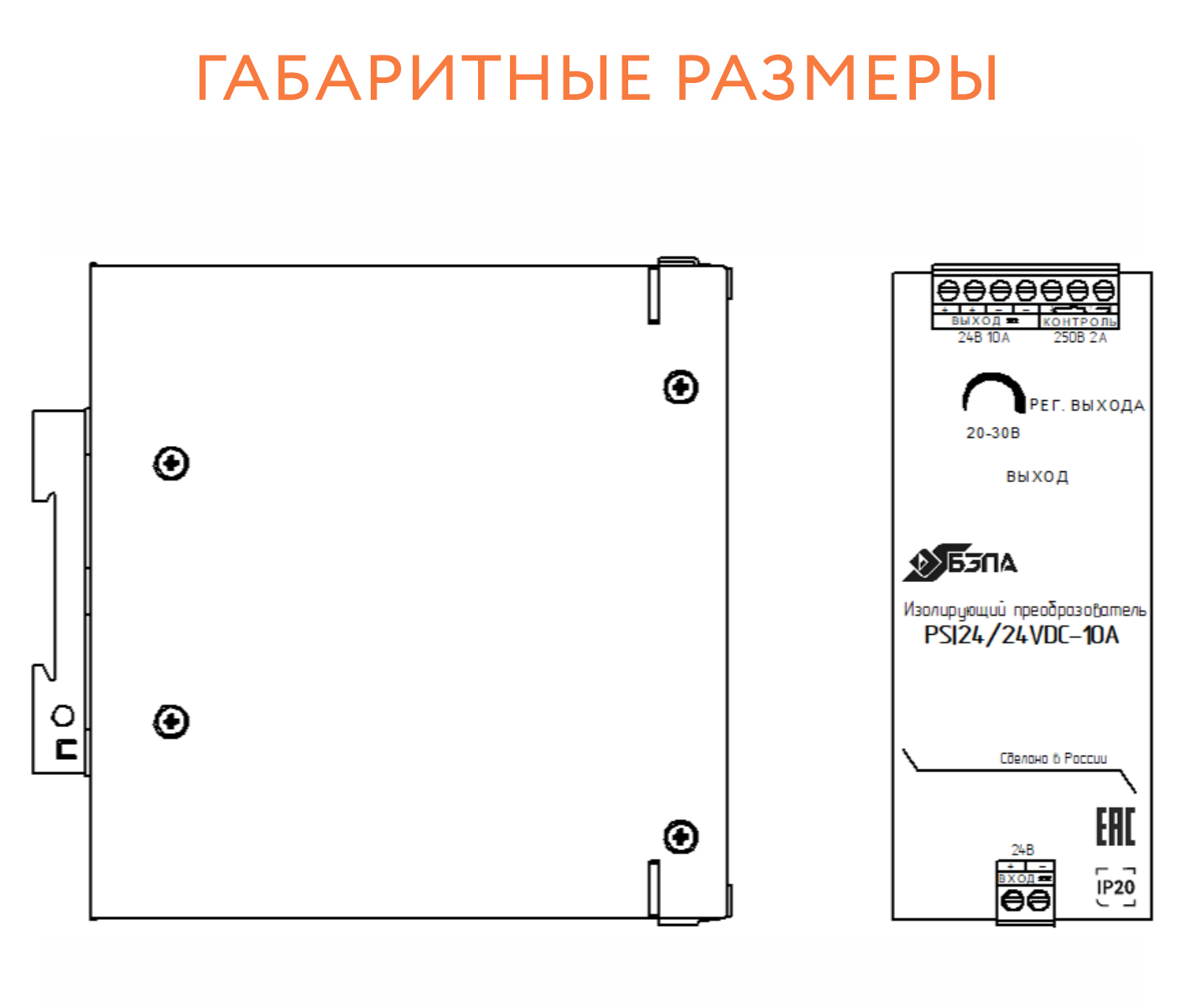

| Габариты (ГхШхВ), мм | 137×51х132 |
| Масса | ≤1 кг |
| Монтажное положение | на горизонтальную DIN-рейку 35мм, NS 35, EN 60715 |
| Тип клемм | Винтовые |
| Номинальный момент затяжки винтовых клемм | 1.2 H×м |
| Cечение присоединяемых проводников | жесткий одножильный: 0.5-2.5 мм²; гибкий многожильный: 0.5-2.5 мм² |
Спецификации могут быть изменены без предварительного уведомления
