Диодный модуль от БЗПА для повышения надежности системы резервного питания

В наших статьях мы не раз поднимали тему важности бесперебойного питания оборудования промышленной автоматики. Помимо наличия резервной батареи для создания действительно надежной системы такого питания, стоит позаботиться и о некоторых других вопросах. В частности, возникновение обратных токов и недостаточно быстрое подключение резервного источника питания могут привести к порче оборудования. Чтобы избежать таких проблем, применяются диодные модули.

Польза диодного модуля

Выпускаемый ООО «БЗПА» диодный модуль VDM24VDC-40A предназначен для объединения источников питания в системах промышленной автоматики. Модуль представляет собой диодную сборку, включенную по схеме «ИЛИ» с общим катодом. Помимо обеспечения надежного резервирования питания, прибор выполняет защитную функцию, предотвращая обратные токи.

Главное свойство диодов — способность пропускать ток в одном направлении и не пропускать в обратном. В области построения систем питания промышленной автоматики диоды отсекают обратные токи, которые могут возникать в различных ситуациях и приводить к порче оборудования.

Диодный модуль представляет собой корпус с полюсными выходами, в котором размещается два диода. Диодные модули имеют высокую устойчивость к повышению температур. С учетом относительно невысокой стоимости замена диодного модуля гораздо выгоднее ремонта или замены защищаемого им более дорогостоящего оборудования. Все это позволило диодным модулям завоевать довольно высокую популярность в настоящее время.

Отечественный производитель электротехники

Предприятие «Брянский завод промышленной автоматики» (БЗПА) было основано в 2007 году и за время своего существования создало и продолжает развивать мощную производственно-техническую базу. Коллектив завода насчитывает несколько сотен опытных профессионалов своего дела. ООО «БЗПА» специализируется на разработке и производстве прежде всего оборудования для бесперебойной работы электрических сетей на предприятиях таких отраслей, как нефтегазовая, горнодобывающая и энергетическая промышленность. В числе выпускаемого заводом оборудования: источники бесперебойного питания (ИБП), устройства защиты от импульсных перенапряжений (УЗИП), блоки питания, реле контроля сопротивления изоляции, электротехнические шкафы.

Несмотря на все существующие в последнее время сложности производство брянского завода стабильно, поскольку в выборе комплектующих для выпускаемой продукции предпочтение отдается российским деталям. О качестве продукции «БЗПА» может сказать большой список клиентов, куда входят такие предприятия, как «Транснефть», «Северсталь» и «Норильский никель». Продукция лицензирована и сертифицирована, кроме того, значительная ее часть внесена в реестр Минпромторга РФ.

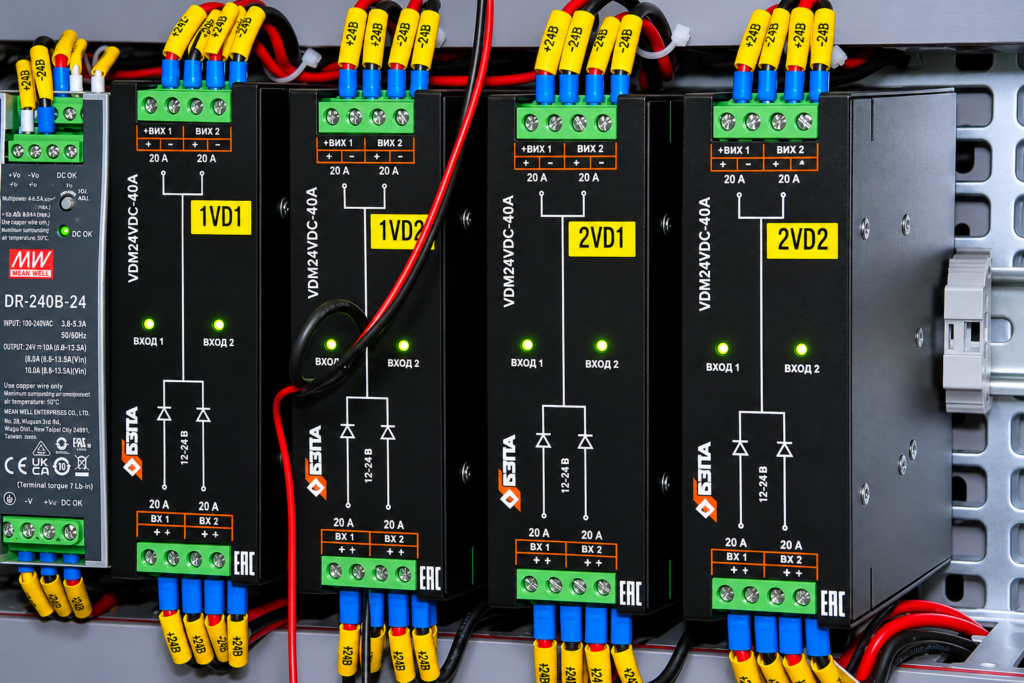

Диодный модуль VDM24VDC-40A

Модуль VDM24VDC-40A рассчитан на работу в цепях постоянного тока с номинальным напряжением от 12 до 24 В. Развязка источников питания обеспечивается по положительному полюсу питания, отрицательный полюс передается напрямую на выход прибора. Подключение источников питания возможно как по схеме «1+1», так и по схеме «1+N». В случае неисправности одного из источников питания диодный модуль переключит  нагрузку на резервное устройство и продолжит обеспечивать стабильное питание.

Сфера использования диодного модуля весьма обширна. Так, он может применяться:

• для задач автоматизации и энергетической отрасли;
• в солнечных энергетических системах (инверторы и солнечные панели);
• в системах безопасности и охраны (видеонаблюдения, пожарной сигнализации).

Диодный модуль VDM24VDC-40A высокоэффективен, имеет компактное исполнение и легко встраивается в уже существующие системы питания. Во многом это возможно благодаря использованию в модуле диодов Шоттки. У диодов этого типа есть ряд преимуществ перед выпрямительными диодами. Так, при их прямом включении и максимально допустимом токе падение напряжения заметно меньше.

В диодном модуле от ООО «БЗПА» используются диоды Шоттки с номинальным током 40 А каждый. Они размещаются на теплоотводах, так как в процессе работы могут заметно нагреваться и нуждаются в охлаждении. Штатные теплоотводы прекрасно справляются с этой задачей.

Технические характеристики

Диапазон номинального напряжения, на работу с которым рассчитан диодный модуль VDM24VDC-40A, находится в пределах от 12 до 24 В постоянного тока. Диапазон входных напряжений несколько шире: от 1 до 30 В постоянного тока. Номинальный входной ток – до 40 А по схеме 1 × 40 А или 2 × 20 А. На выходе диодный модуль выдает номинальный ток 20 А в режиме резервирования и 40 А в режиме максимального тока. КПД прибора имеет значение выше 97 %. Подключение модуля к источникам питания осуществляется с помощью проводов сечением до 4 мм².

Диодный модуль VDM24VDC-40A показывает довольно продолжительное время работы при перегрузке. Если перегрузка не превышает 125 %, то прибор продолжает работать в течение 10 минут, а при перегрузке до 150 % — 1 минуту. Диодный модуль оснащен индикацией наличия напряжения на его входах (два зеленых светодиода), что позволяет заблаговременно обнаружить отключение одной из линий питания модуля и заблаговременно принять меры по устранению неисправности. Эксплуатация прибора возможна в довольно широком температурном диапазоне: от -40 до +70 °С. Причем чувствительность модуля «БЗПА» к повышению температуры меньше, чем у многих аналогов. То есть данный модуль лучше сохраняет свои характеристики в условиях повышенной температуры, близкой к максимально допустимому значению. Кроме того, прибор полностью работоспособен в условиях относительной влажности до 95 %.

Монтируется модуль VDM24VDC-40A на стандартную горизонтальную 35-миллиметровую DIN-рейку. При этом благодаря своим компактным габаритам он занимает мало места. Экономии пространства способствует и то, что прибору не требуются большие отступы до других объектов: достаточно всего лишь по 50 мм сверху и снизу. Тем более, что диодный модуль рекомендовано размещать на минимальном расстоянии от источников питания. Нельзя не отметить, что и по массе прибор имеет преимущество: его вес всего 500 г.

Диодный модуль от «Брянского завода промышленной автоматики» имеет сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Пример реализации Диодного модуля VDM24VDC-40A из практики «БЗПА»

Проблема:

На нефтеперекачивающей станции происходили сбои в работе системы управления насосами из-за перехода питания между основным и резервным источником. Обратные токи при переключении повреждали электронику, что приводило к простоям и дорогостоящему ремонту.

Решение:

В систему резервного питания был установлен диодный модуль VDM24VDC-40A. Он обеспечил:

• Автоматическое переключение между источниками без обратных токов.
• Стабильное питание 24 В даже при отказе одного из блоков питания.

Результат:

1. Количество аварийных остановок насосов сократилось на 90%.
2. Увеличился срок службы контроллеров и датчиков.
3. Система стала работать бесперебойно даже при перепадах напряжения.

Заключение

Диодный модуль VDM24VDC-40A доказал свою эффективность в критически важных системах. Он не только снижает эксплуатационные затраты, но и обеспечивает бесперебойную работу даже в специфических условиях.

Для заказа Диодного модуля марки «БЗПА» Вы можете связаться с нами по почте sales@bzpa.ru  или по телефону +7 (4832) 772-835. Наши специалисты всегда готовы ответить на Ваши вопросы!
