Диодный модуль VDM24VDC-20A
Диодный модуль 2 x 10A 24 В (далее ДМ) предназначен для объединения источников питания промышленной автоматики с выходом 24 В по схеме «1+1» или «1+N».
Конструкция устройства
ДМ содержит 20-ти амперные диодные сборки Шоттки, размещенные на мощных теплоотводах.ДМ выполнен в металлическом корпусе класса защиты IP20. Подключение ДМ к источникам питания (далее ИП) осуществляется при помощи проводов сечением до 2,5 мм².
Указания по монтажу
Подключение устройства осуществляется только специально подготовленным квалифицированным персоналом. ДМ рекомендуется размещать на минимальном расстоянии от блоков питания и источников питания.
Схемы подключения
| Тип напряжения питания | Постоянный ток |
| Номинальное напряжение | 24 В |
| Диапазон входных напряжений | 1–30 В |
| Номинальный входной ток | 2×10 А, 1×20 А |
| Максимальный импульсный ток | 180 А при t имп = 10 мс синусоидальный |
| Номинальный ток на выходе | 20 А |
| Падение напряжения вход-выход | При входном токе 2×10 А — не более 0,7 В |
| Возможность последовательного включения | Нет |
| Температура окружающей среды | –40 °C ... +70 °C |
| Время работы при перегрузке | До 125% — 10 мин. До 150% — 1 мин. |
| Относительная влажность воздуха | ≤ 95 % |
| Материал корпуса | Металл |
| Степень защиты | IP20 |

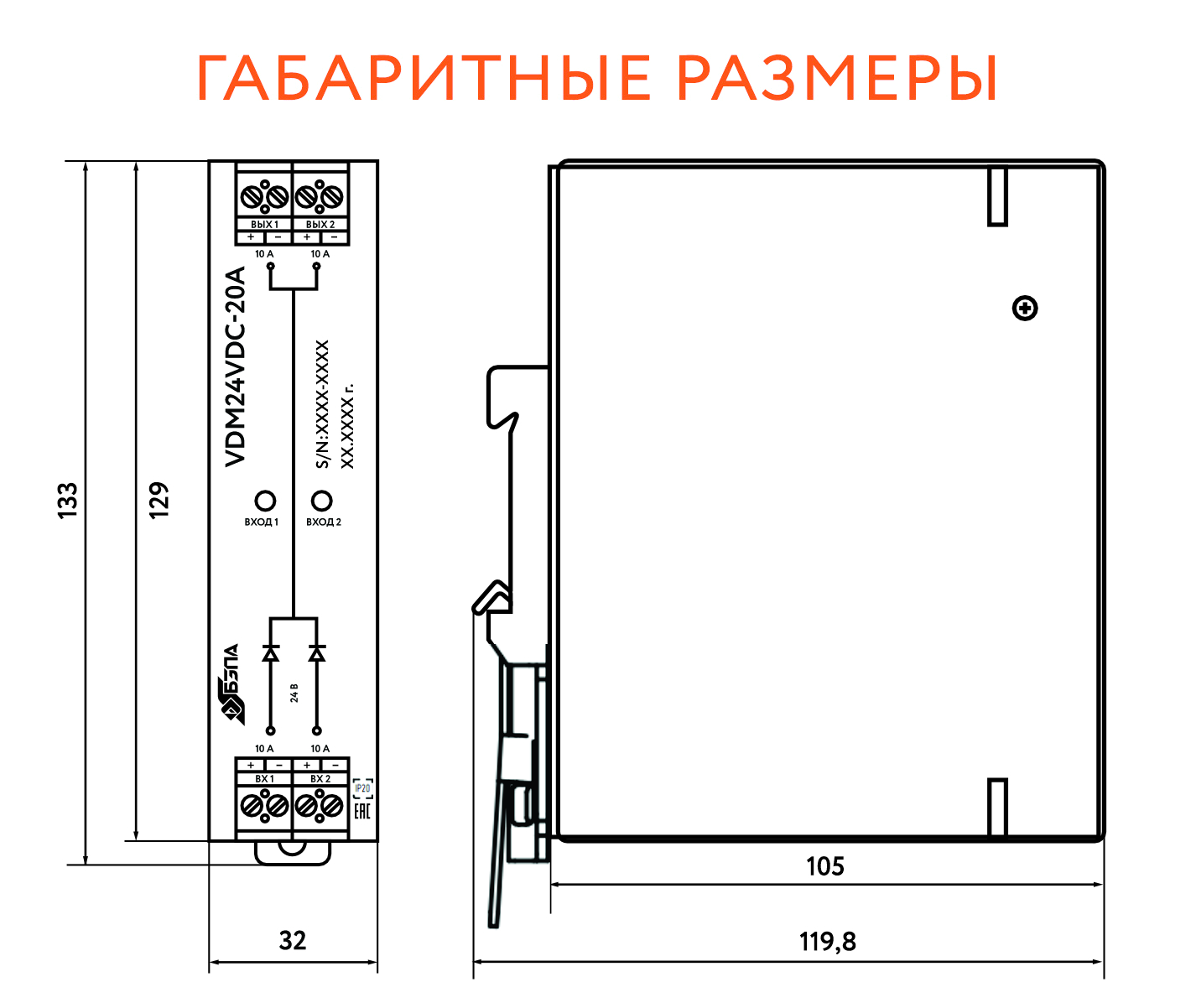

| Габариты с кронштейном (Г×Ш×В) | Не более 120×32×129 мм |
| Масса | Не более 500 г. |
| Возможность параллельного включения | До 5 шт. |
| Монтажное положение | На горизонтальную DIN-рейку 35 мм |
| Минимальные расстояния до ближайших объектов | По вертикали сверху 50 мм, по вертикали снизу 50 мм |
Спецификации могут быть изменены без предварительного уведомления
